Khám phá khuôn ép phun: nền tảng của sản xuất chính xác

• 2025-07-02

Khám phá khuôn ép phun: nền tảng của sản xuất chính xác

Trong lãnh thổ rộng lớn của ngành sản xuất hiện đại, khuôn ép phun, với tư cách là công cụ quan trọng để đúc nhựa, giống như một anh hùng hậu trường, âm thầm hỗ trợ sản xuất sản phẩm trong nhiều lĩnh vực khác nhau, từ nhu cầu thiết yếu hàng ngày đến các sản phẩm điện tử công nghệ cao, khuôn ép phun ở khắp mọi nơi. Nó ảnh hưởng sâu sắc đến mọi khía cạnh của cuộc sống của chúng ta.

Một: Nguyên lý làm việc và cấu tạo của khuôn ép

(1): Quá trình làm việc của khuôn ép giống như một điệu nhảy công nghiệp chính xác. Trước hết, nguyên liệu nhựa được nung nóng đến trạng thái nóng chảy trong thùng của máy ép phun, như thể nó được truyền sức sống chảy. Sau đó, dưới áp lực mạnh, những loại nhựa nóng chảy này được bơm vào khoang khuôn với tốc độ cao như một dòng nước chảy xiết. Khoang, là phần cốt lõi của khuôn, hình dạng và kích thước của nó hoàn toàn giống với sản phẩm cuối cùng, giống như một khuôn đúc chính xác. Ở đây, nhựa nóng chảy nhanh chóng lấp đầy mọi ngóc ngách tinh tế, sao chép đường viền của khoang. Ngay sau đó, thông qua hệ thống làm mát trong khuôn, nhiệt nhanh chóng được lấy đi, làm nguội và đông đặc chất dẻo, và dần dần cứng lại thành hình dạng sản phẩm nhựa mà chúng ta cần. Cuối cùng, khuôn được mở ra và hệ thống đẩy ra sẽ đẩy các bộ phận nhựa đã tạo hình ra khỏi khuôn một cách trơn tru, hoàn thành toàn bộ quá trình đúc phun tuyệt vời.

(2): Cấu trúc của khuôn ép rất phức tạp và tinh tế, giống như một lâu đài công nghiệp được xây dựng cẩn thận, bao gồm nhiều bộ phận chính. Trong số đó, hệ thống rót là một kênh để chảy nhựa vào khoang, bao gồm kênh chính, kênh shunt, cổng và lỗ vật liệu lạnh. Kênh chính giống như một con đường chính, hướng dẫn chảy nhựa từ vòi phun của máy ép phun đến kênh chuyển hướng; kênh chuyển hướng giống như một đường nhánh, phân phối đồng đều nhiệt hạch đến từng cổng; cổng là chìa khóa để kiểm soát tốc độ và lưu lượng của nhiệt hạch đi vào khoang; Điểm vật liệu lạnh chịu trách nhiệm thu thập vật liệu lạnh khi bắt đầu phun, đảm bảo chất lượng của các bộ phận nhựa.

(3): Khoang và lõi khuôn là những thành phần quan trọng để định hình trực tiếp hình dạng của các bộ phận nhựa, chúng ăn khớp chặt chẽ, giống như các cực âm và dương, xác định chính xác đường viền bên trong và bên ngoài của các bộ phận nhựa. Cơ chế kéo lõi bên như thanh trượt và đỉnh xiên là vũ khí bí mật để giải quyết vấn đề cấu trúc lồi lõm bên của các bộ phận nhựa. Trong quá trình đóng mở khuôn, chúng di chuyển khéo léo để nhận ra việc kéo lõi bên, đây là một bộ phận nhựa có hình dạng phức tạp. Tạo hình cung cấp khả năng.

(4): Hệ thống dẫn hướng và định vị là bộ điều hướng của khuôn để đảm bảo rằng khuôn được khớp chính xác và không thể nhầm lẫn trong quá trình đóng mở để ngăn ngừa lệch và sai lệch. Hệ thống đẩy ra là tác nhân thúc đẩy các bộ phận nhựa tách ra khỏi khuôn, và các bộ phận nhựa đã hình thành được đẩy ra một cách trơn tru thông qua các bộ phận như ống và ống. Hệ thống làm mát giống như một máy điều hòa không khí khuôn, thông qua môi chất làm mát tuần hoàn, nhanh chóng giảm nhiệt độ khuôn, tăng tốc độ làm mát của các bộ phận nhựa và nâng cao hiệu quả sản xuất.

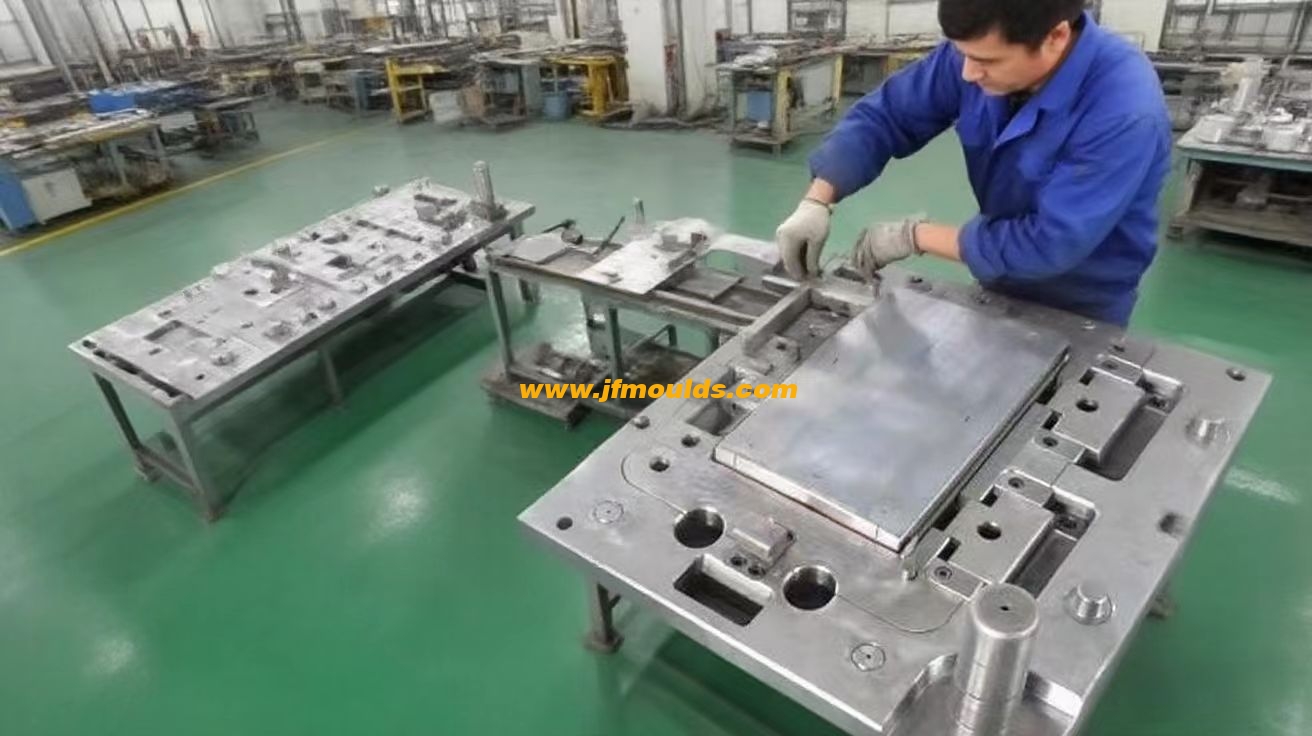

Jiefeng Commodity Mold _ Taizhou Jiefeng Mold Co., Ltd. (jfmoulds.com)

Hai: Điểm thiết kế của khuôn ép

1. Thiết kế khuôn ép là một công việc sáng tạo kết hợp giữa khoa học và nghệ thuật, đòi hỏi các nhà thiết kế phải có kiến thức chuyên môn sâu và kinh nghiệm thực tế phong phú. Trong quá trình thiết kế, trước tiên chúng ta phải tiến hành phân tích quy trình toàn diện và chi tiết của các bộ phận nhựa. Điều này bao gồm sự hiểu biết sâu sắc về hình dạng của các bộ phận nhựa, yêu cầu về độ chính xác kích thước, yêu cầu về chất lượng bề mặt và các đặc tính của vật liệu nhựa. Các vật liệu nhựa khác nhau có tính lưu động khác nhau, tỷ lệ co ngót và các thông số quá trình tạo hình, những yếu tố này sẽ có tác động sâu sắc đến thiết kế khuôn. Ví dụ, đối với vật liệu nhựa có độ co ngót lớn, việc bù co ngót cần được xem xét đầy đủ khi thiết kế khuôn để đảm bảo độ chính xác về kích thước của các bộ phận nhựa.

2. Thiết kế hệ thống đổ là một trong những liên kết quan trọng của thiết kế khuôn. Nhà thiết kế cần lựa chọn cẩn thận hình thức và vị trí cổng phù hợp theo hình dạng, kích thước và lô sản xuất của các bộ phận nhựa. Kích thước, hình dạng và vị trí của cổng ảnh hưởng trực tiếp đến tốc độ dòng chảy, phân bố áp suất và hiệu quả lấp đầy của nhựa nóng chảy, từ đó ảnh hưởng đến chất lượng và hiệu quả sản xuất của các bộ phận nhựa. Ví dụ, cổng điểm phù hợp với các bộ phận nhựa có yêu cầu ngoại hình cao hơn, có thể để lại dấu vết cổng nhỏ hơn trên bề mặt của các bộ phận nhựa; trong khi cổng bên phù hợp với các bộ phận nhựa có cấu trúc đơn giản hơn, có khả năng xử lý thuận tiện và lưu lượng lớn hơn. Ưu điểm.

3. Thiết kế bề mặt chia của khuôn cũng rất quan trọng, nó quyết định phương pháp đóng mở của khuôn và phương pháp tháo khuôn của các bộ phận nhựa. Việc lựa chọn bề mặt phân loại cần tuân theo các nguyên tắc dễ gia công, đảm bảo chất lượng của các bộ phận nhựa và dễ tháo khuôn. Đồng thời, cũng xem xét độ bền cấu trúc và hiệu ứng xả của khuôn để đảm bảo sự ổn định và độ tin cậy của khuôn trong quá trình sử dụng.

Ngoài ra, thiết kế hệ thống làm mát của khuôn không thể bỏ qua. Hệ thống làm mát hợp lý có thể làm giảm nhiệt độ khuôn đồng đều, giảm thời gian làm mát của các bộ phận nhựa, nâng cao hiệu quả sản xuất, đồng thời có thể kiểm soát hiệu quả sự co ngót và biến dạng của các bộ phận nhựa để đảm bảo độ chính xác về kích thước và chất lượng bề mặt của các bộ phận nhựa. Cách bố trí, đường kính và lưu lượng của kênh làm mát cần được tính toán và tối ưu hóa chính xác để đạt được hiệu quả làm mát tốt nhất.

Ba: Quy trình sản xuất khuôn ép

Quy trình sản xuất khuôn ép phun là một bữa tiệc quy trình theo đuổi độ chính xác tối ưu, kết hợp nhiều công nghệ xử lý tiên tiến. Gia công cơ khí là nền tảng của sản xuất khuôn mẫu, thông qua trung tâm gia công CNC (CNC), EDM (EDM), Gia công cắt dây và gia công khoan lỗ sâu và các công nghệ khác, từng bước gia công vật liệu khuôn thành hình dạng và kích thước cần thiết.

CNCTrung tâm gia công có đặc điểm là độ chính xác cao, hiệu quả cao và đa chức năng, có thể hoàn thành các hình dạng phức tạp khác nhau của khuôn phay, khoan, doa và các nhiệm vụ gia công khác. Nó kiểm soát quỹ đạo chuyển động của công cụ thông qua các chương trình được viết sẵn và thực hiện xử lý tự động, giúp cải thiện đáng kể độ chính xác gia công và hiệu quả sản xuất.

EDMQuá trình xử lý là sử dụng nguyên lý ăn mòn phóng điện để xử lý các hình dạng phức tạp và cấu trúc mịn của khuôn. Nó có thể gia công các vật liệu có độ cứng cao hơn và có thể đạt được độ chính xác cao. Đối với một số bộ phận khó hoàn thành bằng phương pháp gia công truyền thống, chẳng hạn như khoang khuôn, lõi và các bộ phận chèn, v. v.EDMChế biến đóng một vai trò không thể thiếu.

Gia công cắt dây chủ yếu được sử dụng để gia công các lỗ có hình dạng đặc biệt, rãnh hẹp và đường viền của khuôn. Nó thực hiện việc cắt phôi thông qua quá trình phóng điện và ăn mòn giữa dây điện cực di chuyển tốc độ cao và phôi. Gia công cắt dây có ưu điểm là độ chính xác gia công cao và chất lượng bề mặt tốt, có thể đáp ứng các yêu cầu về độ chính xác cao trong sản xuất khuôn.

Gia công khoan lỗ sâu được sử dụng để gia công các lỗ sâu trong khuôn, chẳng hạn như ống dẫn nước làm mát, lỗ kim trên cùng, v. v. Nó sử dụng thiết bị và dụng cụ khoan lỗ sâu đặc biệt, có thể khoan các lỗ có độ chính xác cao và tỷ lệ độ sâu lớn trong vật liệu khuôn, cung cấp các kênh cần thiết cho hệ thống làm mát và đẩy khuôn.

Ngoài các công nghệ gia công nêu trên, quá trình sản xuất khuôn mẫu cũng yêu cầu lắp ráp, xử lý nhiệt và xử lý bề mặt. Lắp ráp fitter là lắp ráp và gỡ lỗi từng bộ phận khuôn đã qua xử lý để đảm bảo rằng các bộ phận của khuôn được khớp chặt chẽ và chuyển động trơn tru. Xử lý nhiệt có thể cải thiện độ cứng, độ bền và khả năng chống mài mòn của vật liệu khuôn và kéo dài tuổi thọ của khuôn. Xử lý bề mặt có thể cải thiện độ hoàn thiện, chống ăn mòn và hiệu suất tách khuôn của bề mặt khuôn, đồng thời cải thiện chất lượng bề mặt của các bộ phận nhựa.

Bốn: Ứng dụng của khuôn ép trong các lĩnh vực khác nhau

Với hiệu quả cao, độ chính xác và khả năng đúc linh hoạt, khuôn ép phun đã được sử dụng rộng rãi trong nhiều lĩnh vực và đã trở thành một lực lượng quan trọng để thúc đẩy sự phát triển của các ngành công nghiệp khác nhau.

Trong lĩnh vực sản xuất ô tô, khuôn ép phun ở khắp mọi nơi. Các bộ phận nội thất của ô tô, chẳng hạn như bảng điều khiển, ghế, tấm nội thất cửa, v. v., hầu hết được làm bằng công nghệ ép phun. Những bộ phận nhựa này không chỉ có vẻ ngoài đẹp mà còn có sự thoải mái và an toàn tốt. Các bộ phận ngoại thất của ô tô, chẳng hạn như cản, chụp đèn, vỏ gương chiếu hậu, v. v., cũng không thể tách rời sự hỗ trợ của khuôn ép phun. Khuôn ép có thể sản xuất các bộ phận ngoại thất bằng nhựa có độ chính xác cao, độ bền cao, không chỉ giảm trọng lượng của xe mà còn cải thiện khả năng tiết kiệm nhiên liệu và chất lượng ngoại hình của xe. Ngoài ra, một số bộ phận nhựa trong động cơ ô tô, hộp số và các bộ phận khác, chẳng hạn như ống nạp, chảo dầu, vỏ lọc, v. v., cũng được sản xuất bằng công nghệ ép phun. Các bộ phận nhựa này làm giảm sản xuất trên cơ sở đảm bảo hiệu suất. Chi phí nâng cao hiệu quả sản xuất.

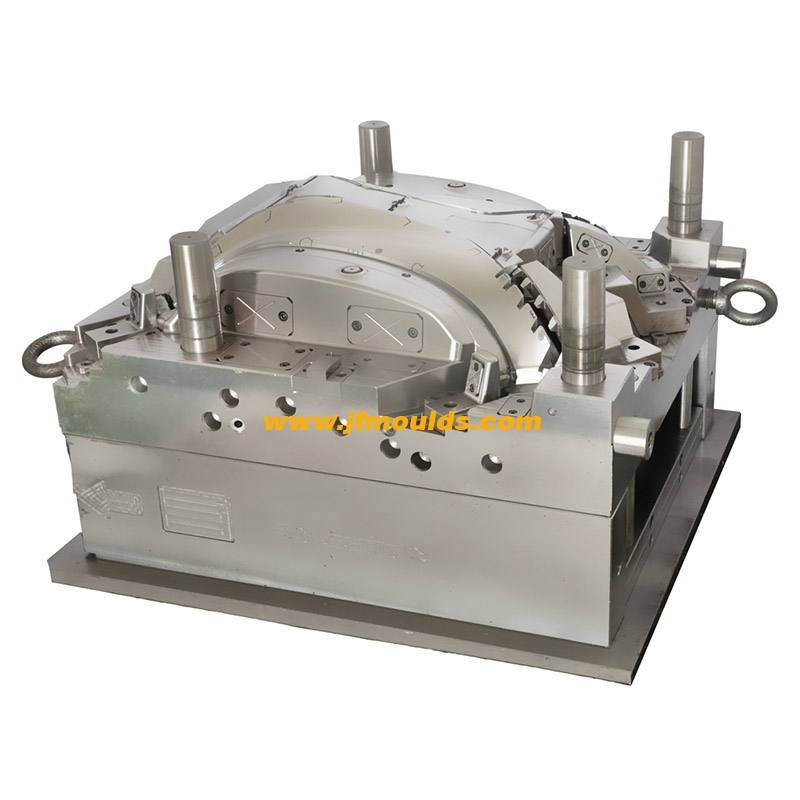

 Jiefeng Auto Mold _ Taizhou Jiefeng Mold Co., Ltd. (jfmoulds.com)

Trong lĩnh vực điện tử, khuôn ép cũng đóng một vai trò quan trọng. Hầu hết các vỏ và bộ phận của các sản phẩm điện tử như điện thoại di động, máy tính và TV đều được sản xuất bằng công nghệ ép phun. Khuôn ép có thể tạo ra vỏ nhựa có độ chính xác cao, có thành mỏng, không chỉ đáp ứng các yêu cầu về ngoại hình và kích thước chính xác của các sản phẩm điện tử mà còn cải thiện hiệu suất tản nhiệt và hiệu suất che chắn điện từ của sản phẩm. Ngoài ra, một số bộ phận bên trong của các sản phẩm điện tử như đầu nối, ổ cắm, công tắc,… cũng không thể tách rời sự hỗ trợ của khuôn ép phun. Khuôn ép có thể sản xuất các bộ phận nhựa có độ chính xác cao, hiệu suất cao, đảm bảo độ tin cậy và ổn định của các sản phẩm điện và điện tử.

Trong lĩnh vực thiết bị y tế, việc sử dụng khuôn ép phun ngày càng rộng rãi. Hầu hết các sản phẩm thiết bị y tế như ống tiêm, bộ truyền dịch, lọ thuốc và chân tay giả đều được sản xuất bằng quy trình ép phun. Khuôn ép có thể sản xuất các sản phẩm nhựa có độ chính xác cao, độ sạch cao, đáp ứng các yêu cầu nghiêm ngặt của thiết bị y tế về chất lượng sản phẩm và độ an toàn. Ngoài ra, khuôn ép cũng có thể sản xuất các sản phẩm thiết bị y tế có chức năng đặc biệt, chẳng hạn như giá đỡ y tế có thể phân hủy sinh học, chân tay giả cá nhân hóa, v. v., cung cấp các phương tiện kỹ thuật mới cho sự phát triển của ngành thiết bị y tế.

Trong lĩnh vực nhu cầu thiết yếu hàng ngày, khuôn ép phun liên quan mật thiết đến cuộc sống của chúng ta. Hầu hết các nhu cầu thiết yếu hàng ngày như bộ đồ ăn bằng nhựa, đồ chơi, văn phòng phẩm và đồ nội thất đều được làm bằng công nghệ ép phun. Khuôn ép có thể sản xuất các sản phẩm nhựa với nhiều hình dạng và màu sắc phong phú, đáp ứng nhu cầu đa dạng của người dân về nhu cầu hàng ngày. Đồng thời, năng lực sản xuất hiệu quả của khuôn ép cũng làm cho giá cả của những nhu cầu thiết yếu hàng ngày này trở nên gần gũi hơn với người dân và cải thiện chất lượng cuộc sống của người dân.

Năm: Xu hướng phát triển của khuôn ép

Với sự phát triển nhanh chóng của khoa học công nghệ và sự thay đổi liên tục của nhu cầu thị trường, ngành công nghiệp khuôn ép phun cũng đang liên tục đổi mới và phát triển, cho thấy một loạt các xu hướng mới.

Độ chính xác cao và hiệu suất cao là chủ đề vĩnh cửu cho sự phát triển của khuôn ép phun. Với sự cải tiến liên tục của các ngành công nghiệp khác nhau về chất lượng sản phẩm và yêu cầu hiệu suất, khuôn ép phun cần phải có độ chính xác và hiệu suất cao hơn. Trong tương lai, khuôn ép sẽ phát triển theo hướng độ chính xác ở cấp độ micromet hoặc thậm chí cấp độ nano, có thể sản xuất các sản phẩm nhựa phức tạp và chính xác hơn. Đồng thời, tuổi thọ của khuôn, hiệu quả sản xuất và độ ổn định sẽ tiếp tục được cải thiện để đáp ứng nhu cầu sản xuất quy mô lớn và hiệu quả cao.

Thông minh và tự động hóa là xu hướng tất yếu của sự phát triển của khuôn ép phun. Với sự phát triển không ngừng của các công nghệ như trí tuệ nhân tạo, Internet vạn vật và dữ liệu lớn, khuôn ép sẽ thực hiện điều khiển thông minh và sản xuất tự động. Thông qua các thiết bị như cảm biến, bộ điều khiển và bộ truyền động, khuôn ép phun có thể theo dõi và điều chỉnh các thông số khác nhau trong quá trình sản xuất trong thời gian thực, thực hiện tối ưu hóa quy trình sản xuất và điều khiển thông minh. Đồng thời, việc áp dụng dây chuyền sản xuất tự động và robot sẽ cải thiện đáng kể hiệu quả sản xuất và ổn định chất lượng của khuôn ép phun, giảm chi phí lao động và cường độ lao động.

Bảo vệ môi trường xanh là một hướng quan trọng cho sự phát triển của khuôn ép phun. Với việc không ngừng nâng cao nhận thức về môi trường toàn cầu, ngành công nghiệp khuôn ép cũng cần quan tâm nhiều hơn đến việc bảo vệ môi trường xanh. Trong tương lai, khuôn ép sẽ sử dụng vật liệu và quy trình thân thiện với môi trường hơn để giảm ô nhiễm môi trường. Đồng thời, việc thiết kế và sản xuất khuôn sẽ chú trọng hơn đến việc bảo tồn và tái chế tài nguyên, nâng cao tuổi thọ và khả năng tái chế của khuôn.

Tùy biến cá nhân là một cơ hội mới cho sự phát triển của khuôn ép phun. Với nhu cầu thị trường ngày càng đa dạng và cá nhân hóa, ngành công nghiệp khuôn ép phun cần phải có khả năng tùy biến cá nhân hóa mạnh mẽ hơn. Trong tương lai, khuôn ép sẽ đáp ứng nhanh chóng nhu cầu của khách hàng thông qua công nghệ thiết kế và sản xuất kỹ thuật số, đồng thời sản xuất các sản phẩm nhựa được cá nhân hóa và tùy chỉnh. Trong khi đó,3DViệc áp dụng các công nghệ sản xuất mới nổi như công nghệ in cũng sẽ cung cấp các phương tiện kỹ thuật mới cho việc tùy chỉnh cá nhân hóa khuôn ép phun.

Là nền tảng quan trọng của sản xuất hiện đại, khuôn ép phun đóng một vai trò không thể thay thế trong việc thúc đẩy sự phát triển của các ngành công nghiệp khác nhau và nâng cao chất lượng cuộc sống của người dân. Với sự tiến bộ và đổi mới liên tục của công nghệ, ngành công nghiệp khuôn ép sẽ mở ra một triển vọng phát triển rộng lớn hơn. Chúng tôi mong muốn tạo ra nhiều điều kỳ diệu hơn trong tương lai của khuôn ép phun và đóng góp nhiều hơn cho sự phát triển của xã hội loài người.
