Khuôn ép: phân tích đầy đủ chiều từ quy trình chính xác đến nhiều ứng dụng

Khuôn ép: phân tích đầy đủ chiều từ quy trình chính xác đến nhiều ứng dụng



Trong hệ thống khổng lồ của ngành sản xuất hiện đại, khuôn ép có thể được gọi là “anh hùng hậu trường” của quá trình tạo hình sản phẩm nhựa. Nó dựa trên công nghệ tinh vi, với các phương pháp thiết kế và sản xuất đa dạng, được sử dụng rộng rãi trong các lĩnh vực khác nhau, ảnh hưởng sâu sắc đến sản xuất và đời sống của con người. Bài viết này sẽ phân tích toàn diện khuôn ép từ các khía cạnh của nguyên tắc quy trình, quy trình cốt lõi, công nghệ tiên tiến và các ứng dụng đa lĩnh vực.



1. Nguyên lý và quy trình cốt lõi của quy trình khuôn ép phun



(1) Nguyên tắc của quy trình



Nguyên lý hoạt động của khuôn ép dựa trên đặc tính nhiệt dẻo của nhựa. Vật liệu nhựa dạng hạt hoặc dạng bột được đưa vào thùng của máy ép phun qua phễu, và nhựa được làm nóng đến trạng thái nóng chảy thông qua thiết bị gia nhiệt. Dưới sự thúc đẩy của trục vít, nhựa nóng chảy được bơm vào khoang khuôn với áp suất cao và tốc độ cao và lấp đầy tất cả các góc của khuôn. Sau đó, khuôn được làm nguội nhanh chóng dưới tác dụng của hệ thống làm mát, nhựa nóng chảy được đóng rắn và tạo hình, cuối cùng, sản phẩm nhựa đã tạo hình được đẩy ra khỏi khuôn thông qua cơ chế tháo khuôn để hoàn thành quá trình ép phun. Trong toàn bộ quá trình, khuôn được sử dụng như một "thùng chứa" hình thành, thiết kế cấu trúc và độ chính xác chế tạo của nó quyết định trực tiếp đến chất lượng sản phẩm và hiệu quả sản xuất.



(2) Quy trình sản xuất cốt lõi



1.Liên kết thiết kế: Đây là điểm khởi đầu của sản xuất khuôn ép. Nhà thiết kế cần sử dụng theo yêu cầu chức năng, hình dáng và kích thước của sản phẩmCAD/cam/CAEVà các phần mềm chuyên nghiệp khác để mô hình hóa 3D và thiết kế cấu trúc. Trong quá trình thiết kế, cần xem xét toàn diện việc lựa chọn bề mặt phân loại, vị trí cổng, bố trí hệ thống dòng chảy, thiết kế đường nước làm mát và các yếu tố khác. Ví dụ, vị trí cổng phải tránh các khuyết tật như vết hàn và lỗ khí khi làm đầy nhựa; thiết kế đường dẫn nước làm mát cần đảm bảo khuôn nguội đều và rút ngắn chu kỳ đúc. Đồng thời, ưu và nhược điểm của "phương án thiết kế khuôn ép" sẽ ảnh hưởng đến độ khó của quá trình gia công tiếp theo và tuổi thọ của khuôn. Phương án thiết kế tuyệt vời có thể đạt được sản xuất hiệu quả và bảo trì chi phí thấp.



2. Lựa chọn vật liệu: Hiệu suất của vật liệu khuôn là rất quan trọng đối với chất lượng khuôn và tuổi thọ. Vật liệu khuôn phổ biến bao gồm thép công cụ carbon (chẳng hạn nhưT8 - T12), Thép công cụ hợp kim (chẳng hạn như42CRMOCr12mov) V. v. Giá thép công cụ carbon tương đối thấp, có độ cứng nhất định sau khi xử lý nhiệt, nhưng khả năng chống mài mòn và độ cứng kém, phù hợp với các khuôn đơn giản với yêu cầu độ chính xác thấp;42CRMONó hiện là vật liệu thường được sử dụng cho khuôn máy uốn CNC, có độ bền cao, độ dẻo dai cao và độ cứng tốt.500Làm việc dưới ℃, có thể đáp ứng các yêu cầu của khuôn có độ chính xác cao;Cr12movThép khuôn gia công nguội có các đặc tính cơ học toàn diện tuyệt vời và thích hợp để chế tạo khuôn có hình dạng phức tạp, độ chính xác cao và sử dụng thường xuyên, nhưng chi phí tương đối cao.



3. Chế biến chế tạo: Sử dụng thiết bị gia công CNC (như máy phay CNC, máy EDM, máy mài CNC, v. v.) để gia công các bộ phận khuôn. Quá trình gia công bao gồm gia công thô, bán hoàn thiện và hoàn thiện để đảm bảo độ chính xác về kích thước và chất lượng bề mặt của các bộ phận. Đối với cấu trúc khuôn phức tạp, thường cần kết hợp các công nghệ gia công đặc biệt như EDM và cắt dây. Ví dụ, đối với một số khuôn có hoa văn tốt hoặc cấu trúc khóa ngược, EDM có thể đạt được quá trình đúc chính xác cao.



4. Lắp ráp và gỡ lỗi: Lắp ráp chính xác các bộ phận khuôn đã qua xử lý để đảm bảo độ chính xác của sự phối hợp giữa các bộ phận, chẳng hạn như khớp trượt của thanh trượt và rãnh trượt, khớp khe hở giữa ống và lỗ kim trên cùng, v. v. Sau khi lắp ráp xong, cần gỡ lỗi trên máy ép phun, bằng cách điều chỉnh các thông số quá trình ép phun (nhiệt độ, áp suất, tốc độ phun, thời gian giữ áp suất, v. v.), kiểm tra hiệu quả tạo hình của khuôn, kiểm tra và giải quyết các cạnh bay, thiếu vật liệu và biến dạng có thể xảy ra. Và các vấn đề khác cho đến khi sản xuất ra sản phẩm đủ tiêu chuẩn.

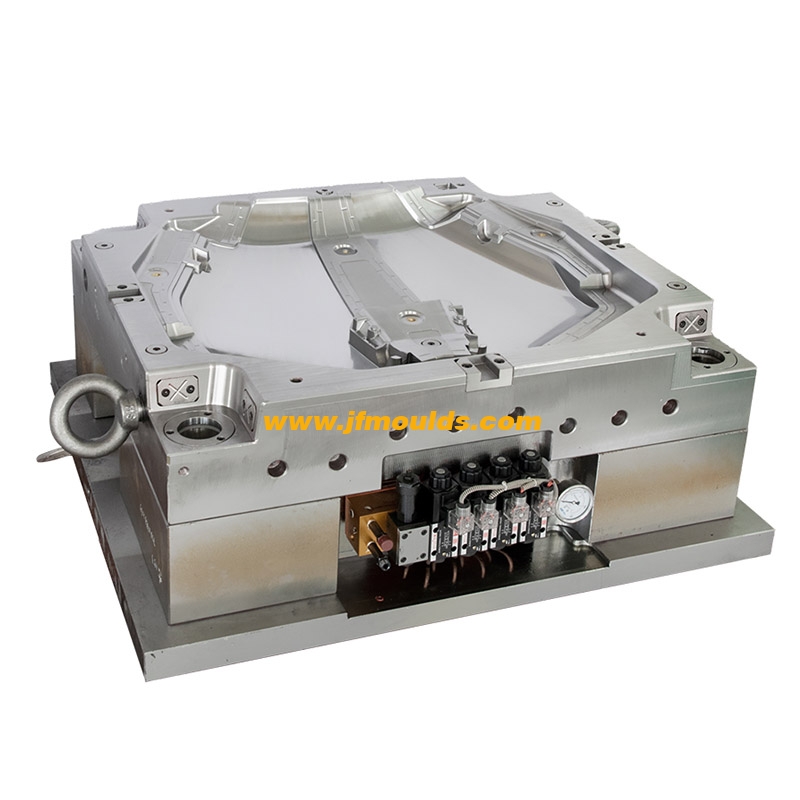

Khuôn hộp doanh thu _ Taizhou Jiefeng Mold Co., Ltd. (jfmoulds.com)

20


2. Công nghệ tiên tiến của khuôn ép



(1) Công nghệ ép phun chính xác



Thiết kế khuôn phun chính xác"Công nghệ ép phun chính xác được thúc đẩy bởi cam kết sản xuất các sản phẩm nhựa có độ chính xác cao, thường được sử dụng trong điện tử, quang học, thiết bị y tế và các lĩnh vực khác. Khuôn ép chính xác có yêu cầu cực kỳ cao trong thiết kế và sản xuất, và độ chính xác kích thước của khuôn cần được kiểm soát chặt chẽ (dung sai thường là ±0.01mmBên trong) và độ nhám bề mặt (RaGiá trị đạt0.1 - 0.8ΜM). Đồng thời, việc kiểm soát các thông số của quá trình ép phun cũng chính xác hơn, bằng cách tối ưu hóa các thông số như nhiệt độ nóng chảy, nhiệt độ khuôn, áp suất phun, v. v., giảm biến động co ngót và biến dạng của sản phẩm nhựa, đảm bảo kích thước sản phẩm ổn định và chức năng đáng tin cậy. Ví dụ, khuôn ép chính xác được sử dụng để sản xuất ống kính máy ảnh điện thoại di động có thể làm cho hiệu suất quang học của ống kính đạt độ chính xác micromet và đáp ứng nhu cầu về chất lượng chụp ảnh.



(2) Công nghệ ép phun tốc độ cao



Quy trình ép phun tốc độ cao"Với mục tiêu nâng cao hiệu quả sản xuất, bằng cách tăng tốc độ tiêm (có thể đạt đượcMm/giây 500 - 1000) Và rút ngắn chu kỳ đúc để đạt được sản xuất nhanh chóng các sản phẩm nhựa khối lượng lớn. Trong quá trình ép phun tốc độ cao, nóng chảy nhựa nhanh chóng lấp đầy khoang khuôn trong thời gian ngắn, giảm thời gian làm lạnh của nóng chảy trong kênh dòng chảy, giảm lực cản dòng chảy, có lợi cho việc hình thành các sản phẩm nhựa có thành mỏng và hình dạng phức tạp. Ngoài ra, ép phun tốc độ cao cũng có thể cải thiện chất lượng bề mặt của sản phẩm nhựa và giảm phát sinh các khuyết tật như vết hàn. Ví dụ, khi sản xuất hộp bao bì nhựa thành mỏng, công nghệ ép phun tốc độ cao có thể rút ngắn chu kỳ đúc của một sản phẩm từ hàng chục giây của quy trình truyền thống xuống còn vài giây, giúp cải thiện đáng kể hiệu quả sản xuất.



(3) Công nghệ ép phun đa màu và đa vật liệu



Công nghệ "khuôn ép hai màu" và "khuôn ép đa vật liệu" đã phá vỡ những hạn chế về vật liệu đơn lẻ của khuôn ép truyền thống. Thông qua hai bộ hệ thống ép phun và cấu trúc khuôn quay, ép phun hai màu có thể được kết hợp với hai màu hoặc nhựa có hiệu suất khác nhau trong một quá trình ép phun, làm cho bề ngoài của sản phẩm nhiều lớp và đẹp hơn, đồng thời cung cấp cho sản phẩm nhiều chức năng. Ví dụ, các phím bàn phím máy tính được ép phun hai màu, phần ký tự được làm bằng nhựa trong suốt chống mài mòn và phần thân chính của keycap được làm bằng nhựa có độ bền cao, không chỉ đảm bảo các ký tự rõ ràng và chống mài mòn mà còn tăng cường độ bền tổng thể của keycap.



Công nghệ ép phun đa vật liệu mở rộng hơn nữa phạm vi ứng dụng, có thể kết hợp nhựa với kim loại, cao su và các vật liệu khác để đạt được sự tích hợp đa chức năng của sản phẩm. Trong lĩnh vực sản xuất ô tô, công nghệ ép phun đa vật liệu được sử dụng để sản xuất vô lăng, tay cầm cao su mềm và khung nhựa cứng được tích hợp để nâng cao sự thoải mái và an toàn khi cầm; trong lĩnh vực thiết bị y tế, nhựa tương thích sinh học có thể được kết hợp. Kết hợp với silicone để tạo ra các thiết bị y tế vừa vặn với cơ thể con người.



22


Thứ ba, các lĩnh vực ứng dụng đa dạng của khuôn ép phun



(1) Lĩnh vực sản xuất ô tô



"Ô tô ép khuôn" đóng một vai trò quan trọng trong sự phát triển của ô tô nhẹ và thông minh. Các bộ phận nội thất ô tô, chẳng hạn như bảng điều khiển, bảng điều khiển trung tâm, tấm cửa, v. v., hầu hết được sản xuất bằng công nghệ ép phun. Thông qua khuôn ép, các bộ phận nội thất với hình dạng cong phức tạp và kết cấu bề mặt chất lượng cao có thể được sản xuất để nâng cao vẻ đẹp và sự thoải mái của xe. Đồng thời, việc sử dụng công nghệ ép phun đa màu và đa vật liệu cũng có thể nhận ra sự tích hợp chức năng của các bộ phận nội thất, chẳng hạn như tích hợp các dải trang trí và các nút chức năng.



Về các bộ phận ngoại thất ô tô, cản va, cánh lướt gió, lưới tản nhiệt và các bộ phận khác cũng được sản xuất bằng khuôn ép phun. Những bộ phận này không chỉ yêu cầu chất lượng ngoại hình tốt mà còn phải có độ bền cao, khả năng chống chịu thời tiết và khả năng chống va đập. Ví dụ, cản ô tô thường được làm bằng nhựa biến tính thông qua quá trình ép phun. Việc thiết kế khuôn ép cần xem xét tính lưu động và độ co ngót của vật liệu để đảm bảo độ chính xác về kích thước và độ bền kết cấu của cản để đáp ứng các yêu cầu an toàn khi va chạm. Ngoài ra, hộp pin, vỏ động cơ và các bộ phận khác của các phương tiện năng lượng mới ngày càng được làm bằng khuôn ép để đạt được trọng lượng nhẹ và kiểm soát chi phí.



(2) Lĩnh vực điện và điện tử



Các sản phẩm điện tử có yêu cầu cực kỳ cao về độ chính xác, hình thức và chức năng của các sản phẩm nhựa, và khuôn ép được sử dụng rộng rãi trong lĩnh vực này. Vỏ của điện thoại di động và máy tính bảng được sản xuất bằng khuôn ép chính xác, có thể đạt được thiết kế siêu mỏng và siêu nhẹ, đồng thời đảm bảo độ bền của vỏ và hiệu suất truyền tín hiệu. Bàn phím, khung màn hình và các thành phần khác của máy tính xách tay cũng dựa vào khuôn ép phun để tạo hình. Thông qua quá trình ép phun hoặc xử lý bề mặt hai màu, tính thẩm mỹ và kết cấu của sản phẩm được cải thiện.



在家电产品中,冰箱的内胆、空调的外壳、洗衣机的控制面板等均由注塑模具制造。这些模具需满足大批量生产的需求,同时保证产品的尺寸一致性和表面质量。例如,冰箱内胆的注塑模具需具备良好的冷却系统,以快速冷却塑料熔体,缩短成型周期,提高生产效率。



(三)医疗器械领域



“医疗器械注塑模具”的生产要求极为严格,需满足医疗器械的卫生、安全和功能性标准。注射器、输液器、医用导管等一次性医疗器械,多采用注塑成型工艺生产。注塑模具需采用符合医用级标准的材料制造,并进行严格的清洁和消毒处理。模具的设计和制造精度要求高,以确保医疗器械的尺寸精确,如注射器的针筒内径精度直接影响药液的注射剂量准确性。



此外,一些高端医疗器械部件,如人工关节的塑料衬垫、牙科种植体的基台等,也采用精密注塑模具制造。这些部件对材料的生物相容性和力学性能要求苛刻,注塑模具需保证成型过程中材料性能的稳定,同时满足高精度的尺寸要求,以确保医疗器械与人体组织的良好适配。



(四)包装行业



packaging injection mold”是包装行业实现高效生产和多样化设计的重要工具。食品、饮料、化妆品、日用品等行业的包装容器,如塑料瓶、塑料盒、塑料盖等,大多通过注塑模具生产。注塑模具可实现包装产品的多样化设计,满足不同产品的包装需求。例如,化妆品包装瓶通过注塑模具可制造出各种独特的造型和透明效果,提升产品的吸引力;食品包装塑料盒可设计成不同的形状和尺寸,并具备良好的密封性和阻隔性,保证食品的新鲜度和安全性。



同时,注塑模具的自动化生产能力强,可实现高速、大批量生产,降低包装产品的生产成本。一些先进的注塑模具还具备可快速更换模腔的结构,能够在同一台注塑机上生产不同规格的包装产品,提高设备利用率和生产灵活性。



管件模具_台州杰锋模具有限公司 (jfmoulds.com)


(五)玩具与消费产品领域



toy injection mold”在玩具制造行业占据主导地位。塑料玩具的生产高度依赖注塑模具,通过注塑模具可制造出色彩鲜艳、造型各异的玩具产品。注塑模具的设计可结合玩具的功能需求,如可动关节、发声部件等,实现玩具的多样化功能。例如,塑料积木通过注塑模具生产,具有精确的尺寸和良好的拼接配合度;玩具车的车身、车轮等部件也通过注塑模具成型,并可通过多色注塑实现车身的彩色涂装。



在消费产品领域,如文具、家居用品等,注塑模具同样发挥着重要作用。塑料文具如笔壳、文具盒,以及家居用品如垃圾桶、收纳盒等,均由注塑模具制造。这些产品注重外观设计和实用性,注塑模具能够快速将设计理念转化为实际产品,满足市场对多样化消费产品的需求。



注塑模具凭借精密的工艺、不断创新的技术和广泛的应用领域,成为现代制造业不可或缺的关键环节。随着新材料、新技术的不断涌现,注塑模具将朝着更高精度、更高效率、更智能化的方向发展,持续为各行业的产品创新和升级提供强大支撑。
